簡介:
碳凝接地電極是由我廠引進先進國外技術,采用導電性能良好的非金屬材料、碳結晶、天然導電礦物、水凝硅酸鹽等材質生產而成的第三代接地模塊。碳凝接地電極與普通接地模塊相比降阻效果增加30%,吸水率低,穩定性高,與鋼材質接地比較,約可節省30%費用,抗壓強度高達19.6mpa以上、有更好的耐腐蝕性、適合各種環境使用,使用壽命可長達100年左右。
技術優勢:

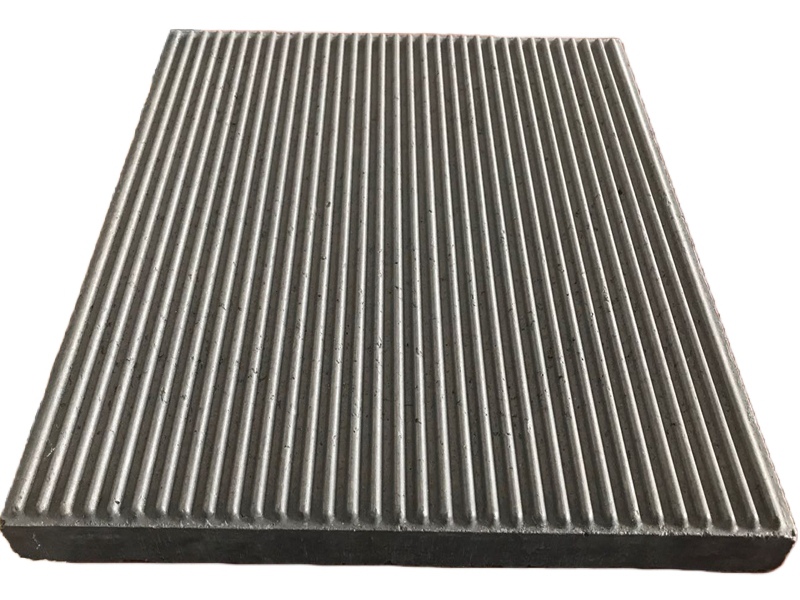

1.碳凝接地電極采用波紋型設計,增大了泄流面積。
2.密度比重高,是相同于國內其他產品的1.43倍(2383㎏/ m3)
3.抗壓強度大,能達到19.6mpa;
4.碳凝接地電極電阻率低,非常好的導電能力,具有很強的抗沖擊電流能力.
5.阻值穩定,壽命長(不受季節環境影響100年)
6.產品是新型復合材料,無污染,避免金屬材料的腐蝕,污染問題,適用于任何環境地點。
7.碳凝接地電極經過認證實驗室實驗檢測,由于采用非金屬材料,不含重金屬,從而降低了采購成本,節約了資源。
8.用316不銹鋼螺旋極芯設計,一方面能更好的適應強酸強堿的土壤環境,不易被腐蝕,保證了長期有效的良好導電
9.試驗表明可耐受20ka以上的大電流沖擊,對雷電流的釋放非常容易又不遭受破壞,能與土壤結合為一體。
施工方法:
在實驗階段實施進階施工法,具體施工方法如下:
1、取4MX4M方型地點為地網標地;在四角敷設0.6MX0.6M方型土基、夯實后深度為0.3M;
2、在土基中心敷設,與土壤接觸的波紋面需用80%以上含水量的濕土進行接觸,以達到更大的接觸面積。
3、施工完畢后進行連接、焊接,與連接桿涂抹少量導電膏,擰緊后進行焊接可用熱熔焊接、氬弧焊焊接,焊接點為水平連接體寬度的兩倍;敲掉焊渣后立即用瀝青進行防腐處理;待瀝青冷卻凝固后敷土20CM
4、進行測量。記錄結果為R1夯實后再測量結果為R2。此結果無論是否達到10Ω,都要繼續把標地范圍內的空間填滿土壤(注意,務必夯實)得出結果R3。(此時根據R2、R3可逆算出土壤電阻率,等到準確的用量)如達到要求,即可進行地網表面處理
5、在三十天后再次進行測量,為此地網阻止。 由于含有天然的導電礦物,經過一段時間與土壤會產生二次水化反映,使整個地網形成一個大的宣泄載體,所以阻值會在30天后下降些許,并能保證長期穩定,無后顧之憂。如未達到標準,按實際測量值選擇施工方案,建議增加地網面積。出于對日后地網的穩定性和環境保護等因素,不建議添加降阻劑。
應用領域:
1.發電廠、變電站及輸電線路桿塔接地裝置;
2.軍用設施、石油天然氣煤氣的儲物罐防雷接地;
3.廣播電視、通訊基站的發射塔接地;
4.弱電接地和工作接地、機房接地
5.化工、醫藥衛生、高層建筑物等的防雷接地裝置。
