簡介:

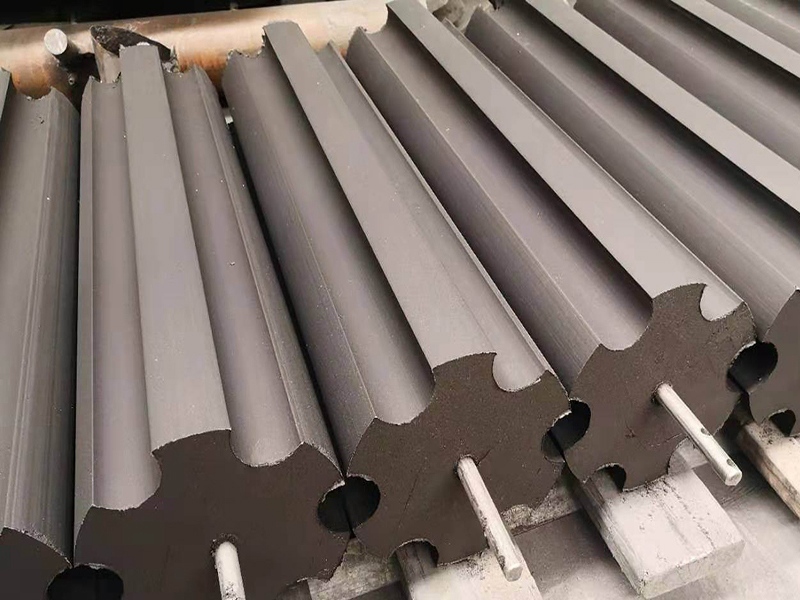

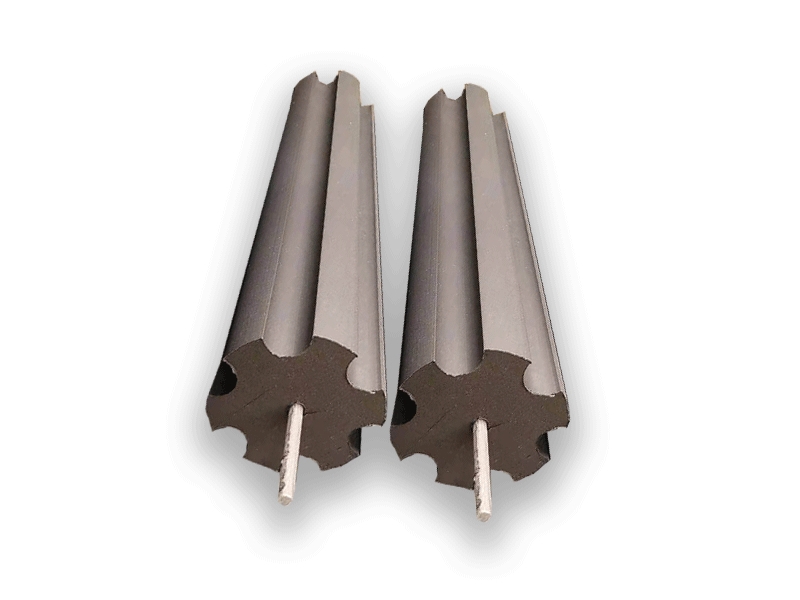

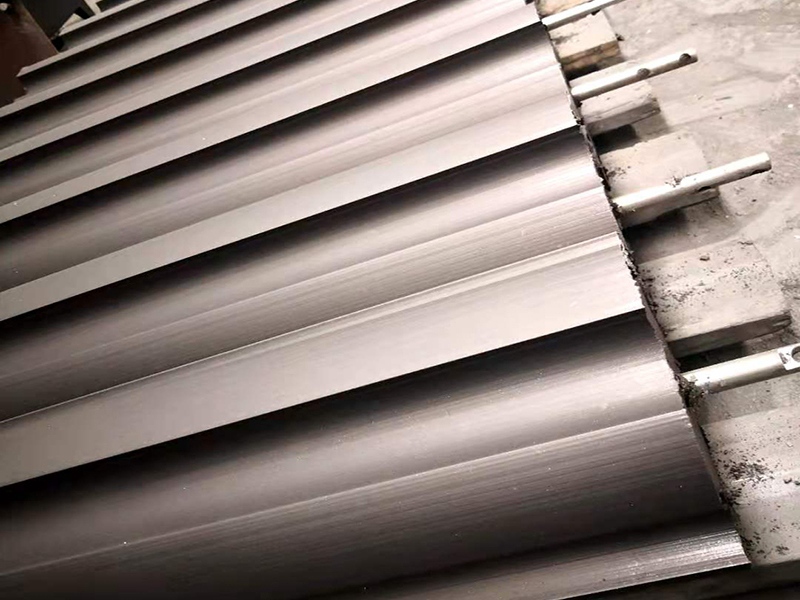

1、梅花形接地模塊是以石墨粉為主體,經高壓成型、高溫煅燒而成的。它由電阻率極低、穩定性甚好的非金屬礦物及其他材料組成。
2、梅花形接地模塊用料省、無腐蝕、壽命長、穩定性好,特別適合于高電阻率土壤地區使用。
3、梅花形接地模塊易做水平接地極。在水平接地模塊地溝內按設計間距挖適當土坑,將接地極水平放入、埋實、金屬端子與引下線連通即可施工方便。。
4、梅花形接地模塊增加了接地模塊與土壤之間的接觸面積,明顯的降低了接地模塊與土壤間的接觸電阻。同時本產品具有較強的吸濕及保濕性,從而增強了接地極中導電物質的導電能力。
5、梅花形接地模塊適用范圍廣,可做“建筑接地”、“防雷接地”、“地”、“交流工作地”、“直流工作地”、“保護地”等各式接地極。
產品規格:
150*800 150*1000 260*1000 等,規格齊全可以定制
施工方法:
1、低電阻非金屬石墨防雷接地模塊可進行垂直埋置或水平埋置,埋置不宜小于0.6米,一般為0.8-1.0米。
2、采用幾個模塊并聯埋置,模塊間距不宜小于4.0米。如條件不允許,可適當減小,與此同時應減小計算模塊用量時模塊利用系數的取值。
3、低電阻非金屬石墨防雷接地模塊的芯互相并聯或與地線連接時, 進行焊接。要求用同一種金屬材料焊接,焊接長度應不小于100mm,不允許虛焊、漏焊。
4、應在焊接處焊渣涂上一層瀝青或漆,以防芯腐蝕。
5、坑槽回填應采用細粒土為填料,不得用碎磚等建筑垃圾作回填料?;靥顣r(shí)應分層操作,填30公分料后,適量加水并夯實。再填料,加水和夯實,直至與地表齊平。夯實時應注意既使模塊與回填土,回填土與地層接觸緊密,又不要損傷模塊本身?;靥钔戤吅笤俅螡菜疂駶?rùn)。
6、吸濕72小時后,用地阻儀測量工頻接地電阻。若未達到預期目標,應分析原因和采取彌補措施。
主要應用范圍:
1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、接地和防雷接地;
2、貴重 儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子設備等工作接地和保護接地;
3、各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地;
4、石油輸送管道及油氣罐,易燃易爆物質倉庫防雷接地。
