簡介:

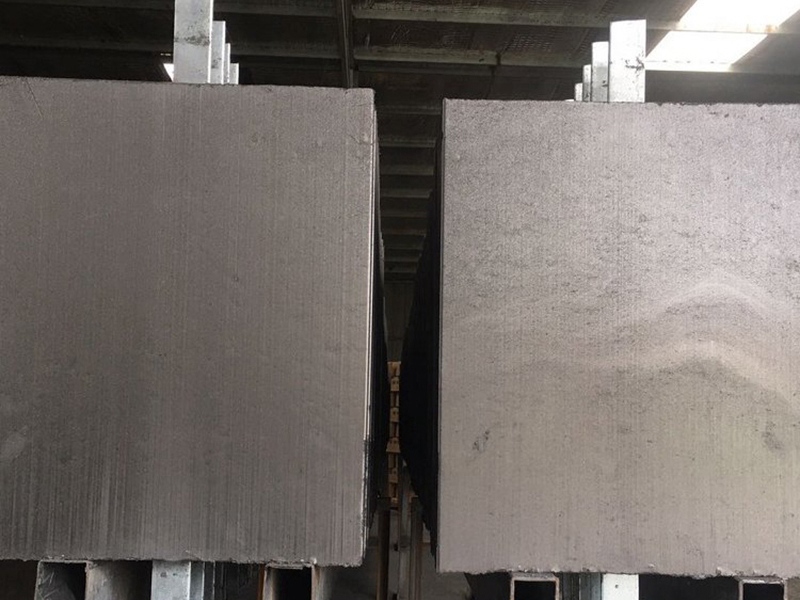

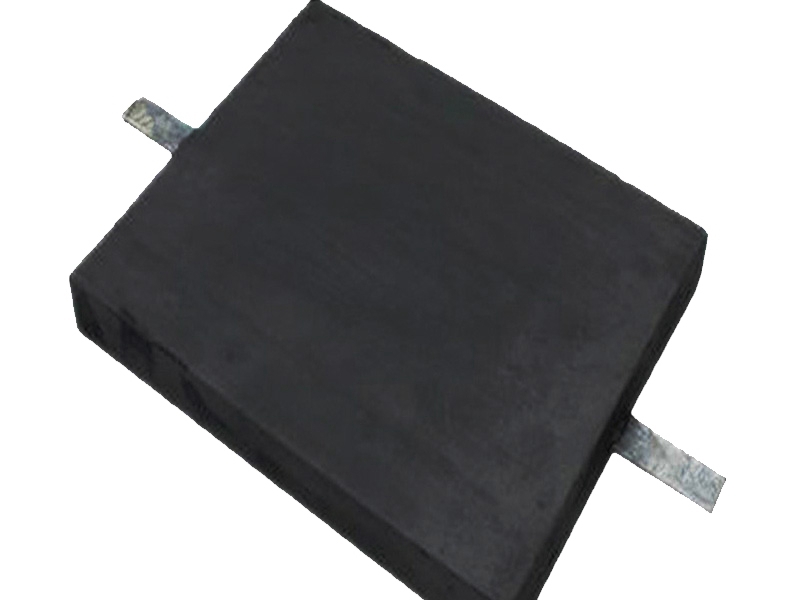

方形接地模塊;尺寸有400*500*60,在防雷工程中為常用,它是一種以非金屬材料為主體的接地體,它有導電性、穩定性較好的非金屬礦物質和金屬電極組成.可應用各個領域的的工作接地、保護接地、抗干擾接地、防雷接地和接地設施中,起到降低接地電阻的效果,并可保證接地效果長期穩定.
工作原理和作用:
地網的接地電阻主要由接地體及其連接材料的自身電阻、接地體與周圍土壤的接觸電阻以及入地電流在土壤中的擴散電阻構成,其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要部分,占接地電阻的98%以上.
方型接地降阻模塊以導電性、穩定性非常好的金屬材料為主體,以表面經抗腐蝕處理的金屬材料作骨架,通過設備擠壓成型.
優點:
1.穩定的超低電阻:CD-M- P418高導接地模塊是具有活性的堿性材質,在有足夠的水分涵養下,遇熱能量會加速二次水化反應進行,進而會增加密度、抗壓強度。試驗證明可知:(A.用 1.0KA沖擊電流8/20μs耐受次數是5次,其電阻率均降低5-8%;B.用10A工頻電流耐受次數5次,其電阻率降低8%);高導接地模塊滿足強大 工頻和浪涌電流的沖擊,同時不受季節氣候等因數的影響;CD-M-P418高導接地模塊分別比傳統式金屬和普通接地體約增加分別為30%和50%左右的降 阻效果。
2.的表面積:CD-M-P418 高導接地模塊是通過數學積分設計原理;在滿足人性化的體積、重量和導電率等情況下,使表面積達到:產品上下面各有波浪花紋(18條波浪);四周褶皺花 紋(每邊18條褶皺紋路);由接地經驗公式計算可知:在深度和土壤電阻率一定的情況下,表面積的大小是接地電阻為重要的技術指標;表面積越大降阻效果成 非線性增長。
3.極強的土壤親和性:CD-M-P418高導接地模塊采用天然的礦物材料及特殊工藝設計而成;在本體埋設后釋放電解質及接觸土壤離子化,同時具有足夠的釋放電流面積,大大減少本體與土壤層間接觸電阻;從而使得與土壤間的親和性加強。
4. 強大的抗折壓強度:CD-M-P418高導接地模塊抗壓強度可達到20MPa(203kg/cm2,2000psi)以上,具抗擠壓性及抗折斷性,確保在運輸、施工及埋地后應力的長期作用等過程中的完整性,進而發揮高效和穩定的接地保護功能。
5.超長的使用壽命: CD-M-P418性高導接地模塊是由天然礦物復合材料和活絡式連接的304不銹鋼端子高壓冷凝而成;由于本體為天然礦物基質適合在任何地質環境下使用;避免了氧化、碳化,風化等情況;同時無腐蝕、無害、無污染。
6. 方便安全的運輸:CD-M-P418高導接地模塊產品體積小、重量輕及人性化包裝(外包裝采用新型的EPE+PE)等,由于采用專業機械的高壓冷凝制成工 藝及采用新型的減震收縮包裝,徹底解決在長途運輸與物流中轉搬運中的運輸費用高、易損壞等情 況。
7.豐厚的經濟效益:一次投資,收益。CD-M-P418高導接地模塊性價比很高,與同效果銅比較約是銅價格的15-20%;同時還具有體積小、重量輕、安裝方便開挖面積小等特點,大大提高現場施工人員效
施工方法:
1、埋置深度不小于0.8米.
2、模塊間距離不小于5米.
3、模塊極芯相互并聯或與地線連接時,必須焊接,焊接長度為連線寬度的2倍.
4、應在焊接處清除焊渣,涂上防腐導電漆或?yàn)r青漆.
5、回填土?xí)r應適量灑水,分層夯實,待模塊充分吸濕(24小時)后測量接地電阻. 方型接地降阻模塊主要應用范圍
[1] 發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接 地和防雷接地.
[2] 貴重儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地.
[3] 各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地.
[4] 石油輸送管道及油氣罐,易燃易爆物質倉庫防雷接地.
接地電阻(Ω)土壤電阻率(Ω.m)10Ω5Ω4Ω2Ω1Ω
100Ω.m2塊4塊5塊9塊18塊
200Ω.m4塊7塊9塊18塊35塊
300Ω.m6塊11塊14塊27塊53塊
400Ω.m7塊14塊18塊35塊70塊
500Ω.m9塊18塊22塊44塊88塊
600Ω.m11塊21塊27塊53塊105塊
700Ω.m13塊25塊3l塊62塊123塊
800Ω.m14塊28塊35塊70塊140塊
900Ω.m16塊32塊40塊79塊158塊
1000Ω.m18塊35塊44塊88塊175塊
