快裝式離子接地極與電解離子接地極,工作原理基本相同,不同的是材質。
快裝式離子接地極結構與材質,主體導電金屬鋼外包石墨線編制層,引線采用石墨扁帶,內填充料使用離子緩釋物質,規格一般30*1500mm??煅b式接地極成本價格略低于電解離子接地極。

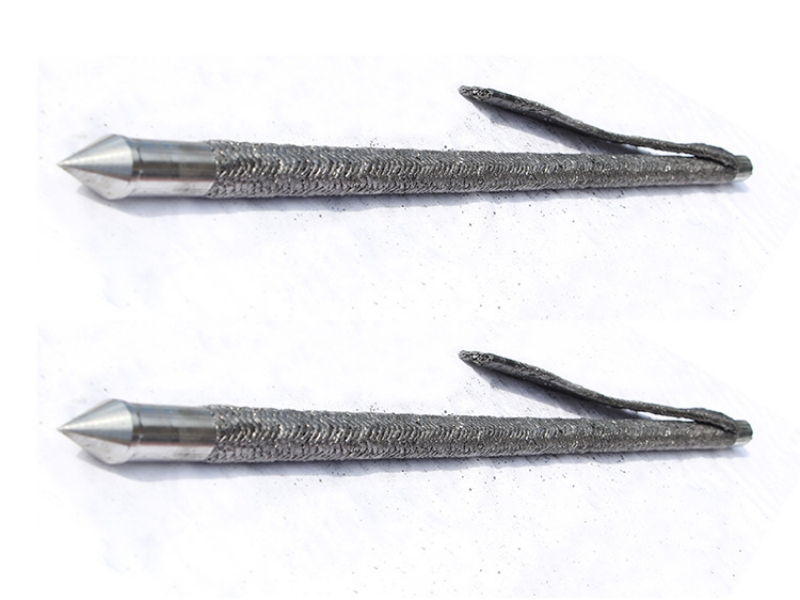

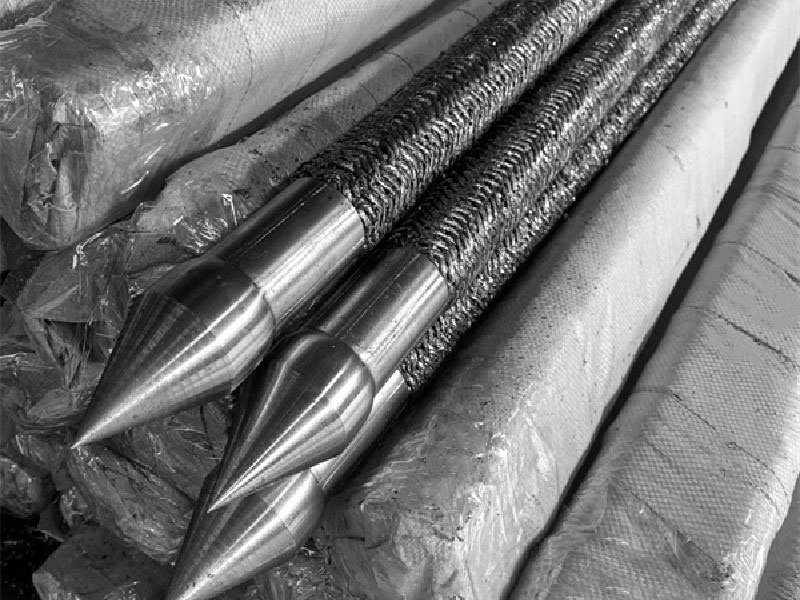

快裝式石墨離子接地極的構成:
支撐芯棒、入地頭、柔性石墨編制套和可拆卸動力頭,柔性石墨編制套套設在支撐芯棒外部,支撐芯棒的頭部設有入地頭,入地頭包括錐形尖和便于與支撐芯棒頭部套接的圓管,圓鋼和支撐芯棒之間設有柔性石墨編制套的端部,支撐芯棒的尾部設有可拆卸動力頭。
效果:
1、快裝式柔性石墨離子接地極使用柔性石墨接地,具有良好的導電性與沖擊電流耐受,在大電流沖擊下結構穩定,滿足雷電流和短路故障電流的排散;具有可靠的耐腐蝕性,適用于酸堿鹽、高海拔、沙漠、高溫差等土壤、耐腐蝕性和使用性遠遠優于現有等離子接地極和金屬接地極,并且與金屬配合使用不會造成接地體的腐蝕,降低接地裝置的全壽命周期成本。
2、快裝式石墨離子接地極安裝時不需要在地面挖出深溝,用大錘即可砸入土壤中,施工量小,施工成本低,效率高,安裝方便;質量輕,占用空間小,運輸方便
3、快裝式石墨離子接地極用大錘即可砸入土壤中,與土壤的親和度高,浸潤性好,散流作用強,接地效果優良。
快裝式石墨離子接地極地優點是顯而易見的,它屬非金屬導電體,耐腐蝕、不生銹、大電流沖擊不反擊、耐高低溫、接地電阻穩定、免維護、安全可靠??煅b式柔性石墨離子接地極是比較節約成本的。
性能特點:
1、抗腐蝕,接地可靠性超過30年以上,避免接地的重復性檢測和改造;
2、防偷盜,非金屬材料無回收利用價值,避免被偷盜;
3、降阻抗,非磁性、良好的動熱穩定性,大大提高雷電沖擊利用率,降阻效果顯著;
4、易施工,柔化改性,使其適應現場施工條件及水平,輸運施工便捷;
5、降成本,免維護,免重復投資,全壽命周期成本大大降低;
6、保環境,避免土壤技術污染,節能減排。
